<ul id="zlcft"></ul>
鋁合金鋁輪轂熱處理爐溫跟蹤儀
WENCE-WT10K/N-600E
（具體資料見(jiàn)報(bào)價(jià)）
汽車(chē)用鋁合金部件包括輪轂、氣缸蓋、發(fā)動(dòng)機(jī)體、活塞、進(jìn)氣歧管、控制臂、轉(zhuǎn)向節(jié)等，鋁合金生產(chǎn)工藝主要集中在合金開(kāi)發(fā)、鑄造、鍛造及熱處理等。
鋁合金輪轂的生產(chǎn)過(guò)程中，熱處理是一個(gè)關(guān)鍵環(huán)節(jié)，熱處理的質(zhì)量控制，重點(diǎn)關(guān)注的是對(duì)鋁合金輪轂內(nèi)在質(zhì)量的有效控制。鋁合金輪轂固溶熱處理的爐溫均勻性和有效的保溫時(shí)間是確保鋁合金輪轂質(zhì)量的關(guān)鍵因素。較高的固溶溫度，對(duì)設(shè)備穩(wěn)定性的要求也很高，爐膛內(nèi)各部溫度要均勻，否則局部溫度過(guò)高，會(huì)導(dǎo)致部分產(chǎn)品過(guò)熱、過(guò)燒。而鋁合金輪轂淬火時(shí)的水溫一般選擇在60--80℃之間，而且水的狀態(tài)對(duì)機(jī)械性能也有一定影響，這是因?yàn)檩嗇灤慊饡r(shí)水溫升高，工件表面局部水氣化的可能性增大，一旦氣囊形成，冷速就明顯降低，這會(huì)使機(jī)械性能降低，因而在工件淬火的情況下，必須要開(kāi)啟水循環(huán)裝置（攪拌器、循環(huán)泵等），使水箱內(nèi)的水處于流動(dòng)狀態(tài)，水溫均勻，工件表面沒(méi)有形成氣囊的機(jī)會(huì)，保持一定的冷卻速度，確保淬火效果。鋁合金輪轂的熱處理強(qiáng)化的主要方法是固溶淬火加人工時(shí)效。
現(xiàn)行工廠(chǎng)汽車(chē)鋁合金輪轂熱處理工藝規(guī)范為：固熔處理（535-545）℃，保溫3-5小時(shí)，淬火介質(zhì)為水，溫度為60-80度，固溶轉(zhuǎn)移到淬火池持續(xù)時(shí)間小于20秒，時(shí)效處理（130-160）℃，保溫2-4小時(shí)。每個(gè)客戶(hù)的具體工藝會(huì)根據(jù)規(guī)格大小和熱處理設(shè)備不同作適當(dāng)調(diào)整。
其他汽車(chē)用鋁合金部件熱處理工業(yè)規(guī)范為：固熔處理（495±5）℃，保溫2.0-6.0小時(shí)，采用風(fēng)淬(也有的采用水淬），風(fēng)淬時(shí)間為10分鐘，時(shí)效處理（210±5）℃，保溫2.0-5.0小時(shí)。每個(gè)客戶(hù)的具體工藝會(huì)根據(jù)規(guī)格大小和熱處理設(shè)備不同作適當(dāng)調(diào)整。
鋁合金輪轂熱處理爐溫跟蹤儀在高溫環(huán)境中進(jìn)行溫度曲線(xiàn)測(cè)繪，主要用于和汽車(chē)鋁合金產(chǎn)品一起通過(guò)熱處理爐，在設(shè)定位置監(jiān)測(cè)爐溫和產(chǎn)品溫度，爐溫測(cè)試曲線(xiàn)測(cè)試報(bào)告可用來(lái)獲取爐內(nèi)精確且全面的溫度曲線(xiàn)。將告訴您如何和在哪里來(lái)優(yōu)化操作。增加線(xiàn)速度和產(chǎn)品質(zhì)量。有利于故障診斷，優(yōu)化工藝，預(yù)防維護(hù)，節(jié)約能源。
鋁合金熱處理爐溫跟蹤儀包含溫度記錄儀、隔熱箱、熱電偶、軟件等。
溫度記錄儀
品 牌 | 蘇溫測(cè) |
| |
型 號(hào) | WT10K/N | ||
傳 感 器 | K/N型熱電偶 | ||
通 道 數(shù) | 10通道（10-20通道可選） | ||
分 辨 率 | 0.1℃ | ||
儀器耐溫 | 85℃（儀器安全溫度，最高耐溫100℃） | ||
電 池 | 可充電聚合物鋰電池，容量1200mAh，充滿(mǎn)電可以連續(xù)使用45小時(shí)。 | 工作電壓 | DC3.7V-DC4.2V |
精 度 | ≤±0.3（300℃以?xún)?nèi)） ≤±0.5（500℃以?xún)?nèi)） ≤±1.0（1000℃以?xún)?nèi)） | 存儲(chǔ)次數(shù) | 16次 |
啟動(dòng)方式 | 按鍵啟動(dòng)、延時(shí)啟動(dòng)、 溫度啟動(dòng) | 儀器功耗 | 12mAh |
停止方式 | 按鍵停止 | 數(shù)據(jù)傳輸 | 有線(xiàn)傳輸 |
測(cè)量范圍 | -100℃-1372℃ | ||
記錄時(shí)間 | 取樣速率時(shí)間1秒，一次可以記錄4.5小時(shí)；取樣速率時(shí)間2秒，一次可以記錄9小時(shí)。（依次類(lèi)推） | ||
取樣速率 | 0.05~600S可選 | ||
電腦要求 | windows 2000、 XP、7、10、11等，可以通過(guò)電腦打印出溫度曲線(xiàn) | ||
隔熱箱
型 號(hào) | WT-600E | |
外部尺寸 | 58.0 x 42.0 x 32.0 ( L x W x H ) cm | |
使用時(shí)間 | 600℃約14小時(shí)標(biāo)準(zhǔn)，具體尺寸大小和使用時(shí)間需按不同產(chǎn)品的不同工藝要求確認(rèn)。 | |
使用材質(zhì) | 箱體為特種不銹鋼，隔熱材質(zhì)為進(jìn)口陶瓷纖維等多種材料，相變吸熱材料，帶水箱層。 | |
重量 | 46KG |
熱電偶
高溫?zé)犭娕?/span> | 直徑2mm 長(zhǎng)1.5米 | 常用溫度：800℃ | 主要用于鋁輪轂，鋁釬焊、金屬熱處理溫行業(yè) | |
高溫?zé)犭娕?/span> | 直徑2mm 長(zhǎng)2.0米 | |||
高溫?zé)犭娕?/span>
| 直徑2mm 長(zhǎng)3.0米 |
測(cè)試現(xiàn)場(chǎng)
 |  |

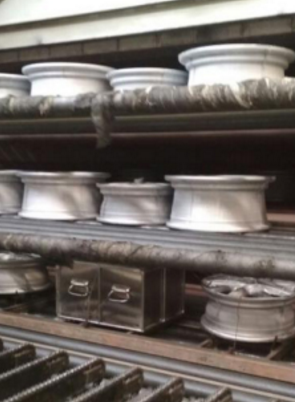

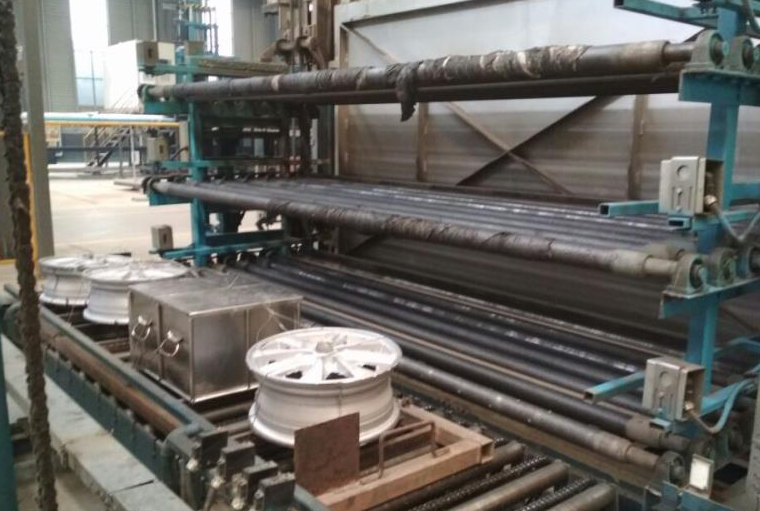

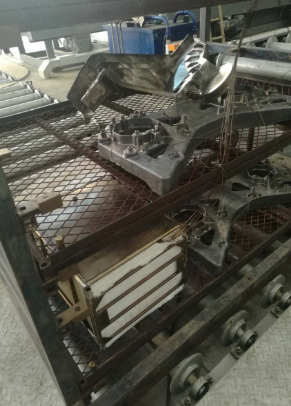

| 汽車(chē)鋁合金件熱處理 | 汽車(chē)鋁輪轂熱處理 |
| |
| 汽車(chē)鋁輪轂熱處理 | |
聯(lián)系人：張先生
手機(jī)：13914014077
電話(huà)：0512-65612220
郵箱：zhj200207@163.com
地址：蘇州市吳江經(jīng)濟(jì)技術(shù)開(kāi)發(fā)區(qū)交通南路
